  Cas du servovérin double effet à 2 tiges égales

Le vérin ayant 2 sections de travail égales le calcul est simplifié par rapport aux vérins simple tige.
On peut, dans le cas du servovérin double tige  choisir une servopompe  en lieu et place de la servovalve.

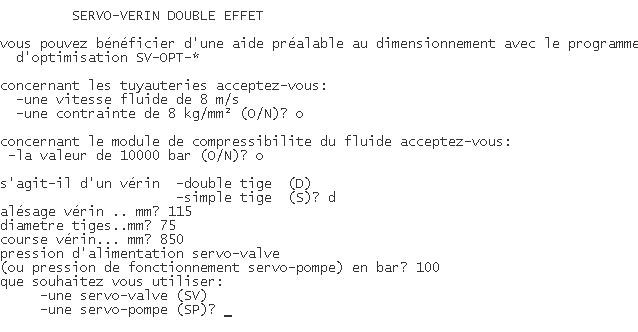

Le programme vous donne la possibilité de choisir un vérin double tige (diamètre tiges égales) .
Le vérin ayant 2 sections de travail égales le calcul est simplifié par rapport aux vérins simple tige.
On peut, dans le cas du servovérin double tige  choisir une servopompe  en lieu et place de la servovalve.

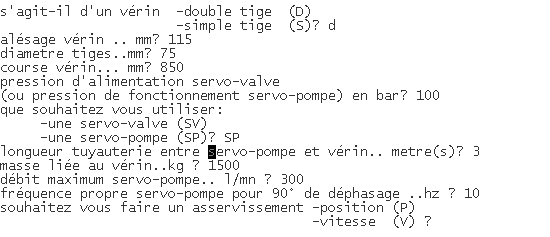

Il vous faut donner quelques éléments de calcul.

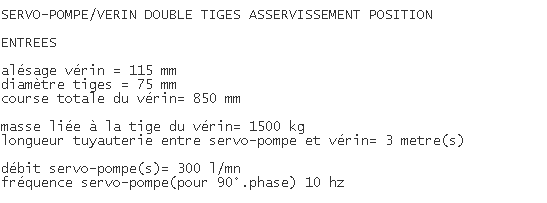

Dès que le mode d’asservissement est choisi le programme calcule et précise les valeurs d'entrées

Une touche sur la barre d’espace suffit pour obtenir

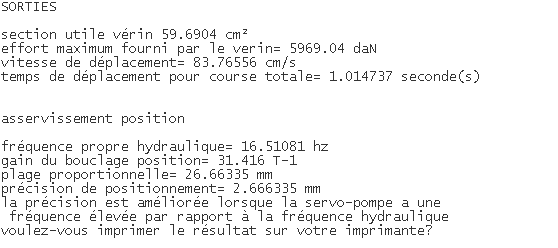

les valeurs de sorties   ainsi que les performances de l'asservissement.

Ce type de circuit est couramment utilisé sur de nombreuses machines telles que par exemple, les stabilisateurs anti-roulis des navires, les équipements industriels de coupe à la volée.
(équipements permettant de couper un produit à une longueur prédéfinie lorsque celui-ci défile à vitesse constante).
En pratique l’utilisation de correcteurs améliore nettement la précision par rapport aux performances indiquées dans le programme.
Il est par exemple courant dans les équipements de coupe à la volée d’obtenir une précision de longueur de coupe égale à la longueur parcourue par le produit à couper en 1 milliseconde, soit, dans le cas présent une précision de coupe égale à 0,8 mm !
