Attention en rentrant les données !
Des valeurs irréalistes provoquent selon les cas
un
message d'erreur ou
des recommandations |
L'étude
complète d'un vérin DE alimenté par une servovalve est assez complexe.
Pour vous aider le programme comprend une assistance en ligne évitant
les principaux écueil.

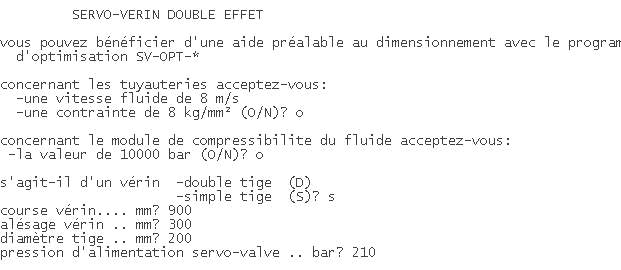

![](../images/SVDE5.gif)
On pourrait
aussi choisir un vérin à double tige (égales).
Dans ce cas particulier le programme permet de sélectionner une
servovalve ou une servopompe.

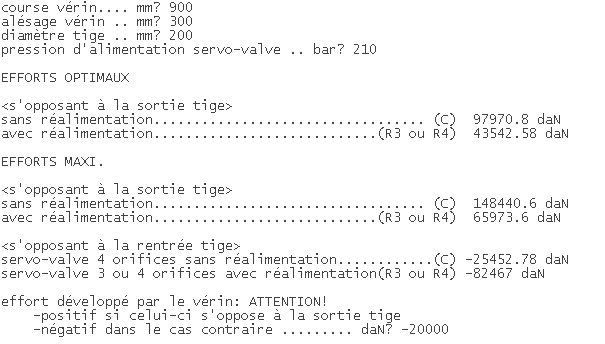

![](../images/SVDE6.gif)
Lorsque
l’effort tend à faire sortir la tige, la convention de signe impose
de rentrer un effort négatif .
Avec un circuit conventionnel C utilisant une servovalve à 4 orifices
sans réalimentation cet effort ne peut dépasser 25
450 daN
( 210 x (3923/7062).
Une valeur supérieure entraîne un message d’erreur et aucun calcul
n’est effectué par l’ordinateur à moins que l’on ne choisisse un
branchement avec réalimentation permettant d’augmenter la charge.
Le programme autorise de nombreux types de branchements et de servovalves
.

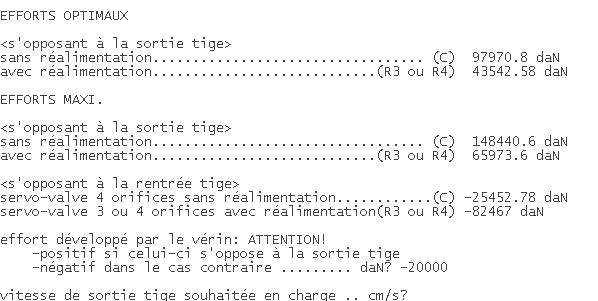

![](../images/SVDE18.gif)
Le
programme valide le choix fait pour l'effort et demande la vitesse
souhaitée en charge.

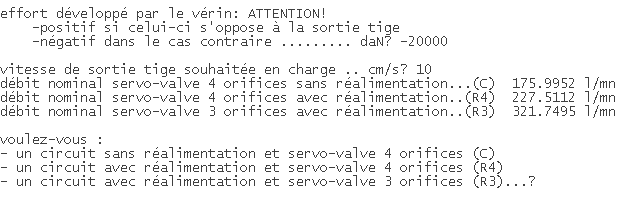

![](../images/SVDE19.gif)
Le choix du type de circuit doit
être fait avec soin
Aide
en ligne

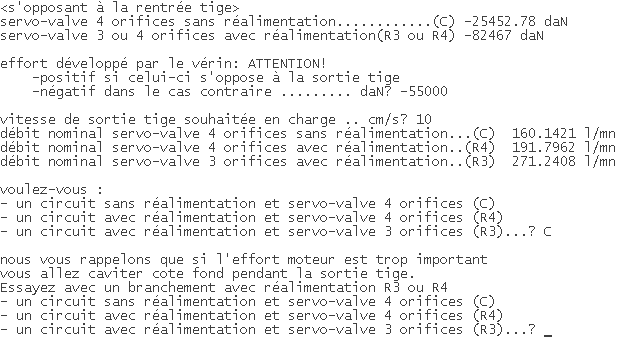

![](../images/SVDEadd1.gif)
Si
l’on outrepasse les possibilités de charge en rentrant une valeur
de
- 55 tonnes avec le vérin ci-dessus, le branchement
différent (c) est inadapté et il y a des risques de cavitation.
Si l’on confirme cependant le branchement conventionnel C
sans s’apercevoir de la valeur d’effort maximum possible dans ce
cas le programme vous informe et vous donne la possibilité de corriger
votre erreur en choisissant un branchement différent..

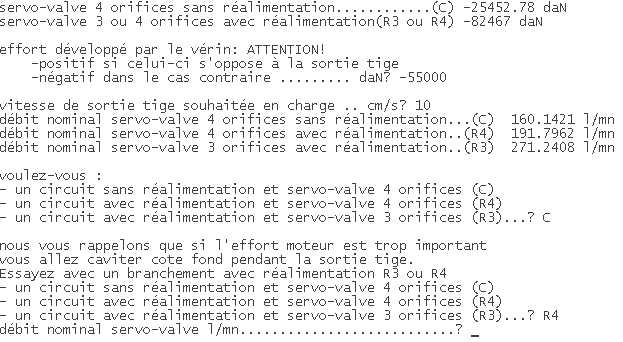

![](../images/SVDEadd2.gif)
Le programme
valide le branchement R4 qui est capable de faire le
travail
![](../images/SVDEexe.gif)
