L’hydraulique  huile



 MOTEUR HYDRAULIQUE  à  CYLINDREE CONSTANTE    MOT1

1 Introduction

Connaissant trois des
cinq paramètres suivants :

- Cylindrée du moteur ,
- Caractéristiques mécaniques de sortie
        (vitesse de rotation et couple)
- Caractéristiques pompes
        (débit  et pression),
ce programme permet de définir les deux autres.



 Ce programme comprend de nombreux sous-programmes qui mène au résultat recherché en posant des questions adaptées à ce que vous recherchez.
(on connait mieux la partie hydraulique ou mécanique du système)
Il définit la taille des tuyauteries.
Dans le cas ou les rendements mécanique et hydraulique du moteur ne sont pas connus le calcul est effectué en valeur théorique
(rendements égaux à 1)

Nota technique

Cylindrée du moteur hydraulique    cm3
cyl = (628 C ) / (hmeca . P)

Vitesse du moteur hydraulique       tr/mn
N   = ( h vol .Q ) / ( 10-3 cyl )

Avec :    hmeca         Rendement mécanique du moteur
               hvol          Rendement volumétrique du moteur
               C            Couple du moteur  .........................mdaN
               Q            Débit  d’alimentation.......................l/mn
               P             Pression d’alimentation...................bar

2 Un petit programme amusant et facile d'emploi.

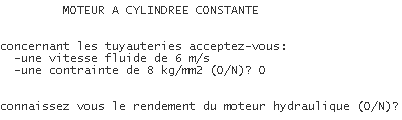

Si l’on répond non à cette question le programme calcule avec un rendement de 1 et l’on risque de ne pas obtenir les performances souhaitées.

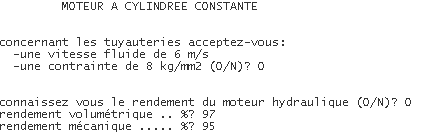

Si l’on répond oui le programme demande de préciser les rendements correspondants.
Prenez le temps de compulser la documentation technique du fournisseur.

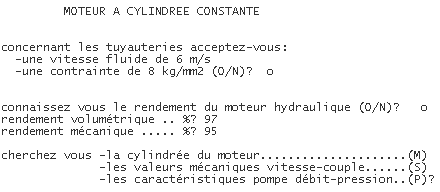

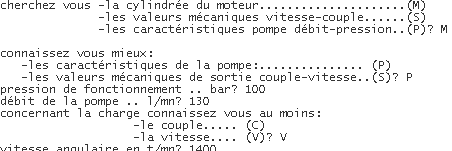

On doit ensuite préciser ce que l’on cherche


Il ne suffit pas de dire à l’ordinateur que  vous cherchez la cylindrée du moteur pour l’obtenir ! Il vous faut donner quelques éléments complémentaires.

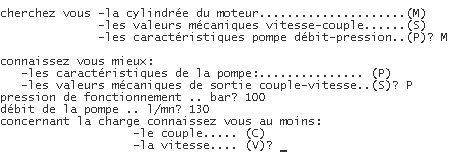

Puisque vous connaissez mieux les caractéristiques de la pompe le programme en profite! Le programme va-t-il pouvoir calculer ?
Et bien non !  il faut connaître au moins 3 paramètres pour pouvoir calculer les 2 autres.


Cette fois le résultat n’est pas bien loin!

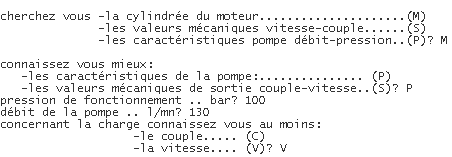

Puisque l'on connaît la vitesse souhaitée le programme demande de  préciser celle-ci.

Cette fois le résultat n'est pas bien loin

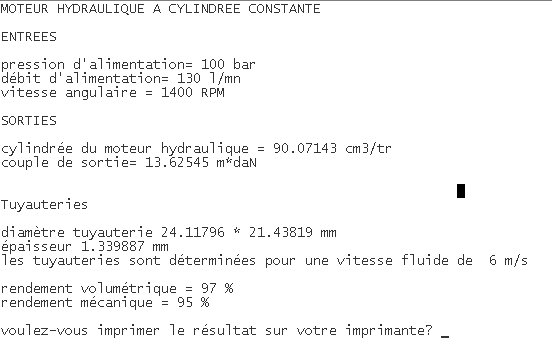

Et bien oui !

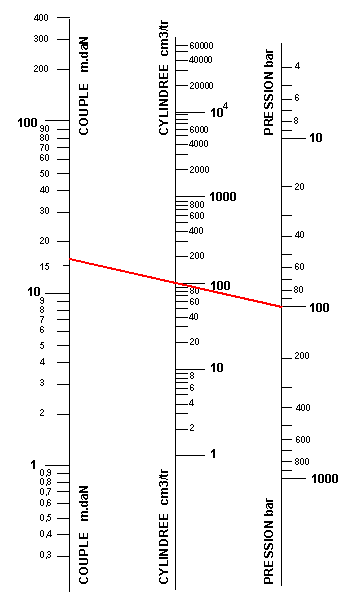

3 Couple
délivrée par un moteur hydraulique de cylindrée connue en fonction de la pression (couple théorique pour rendement  égal à 1  )



Exemple :
Lorsqu’il est alimenté à 100 bar un  moteur hydraulique de 100 cm3/tr
développe un couple de sortie maximum de 16 m.daN.

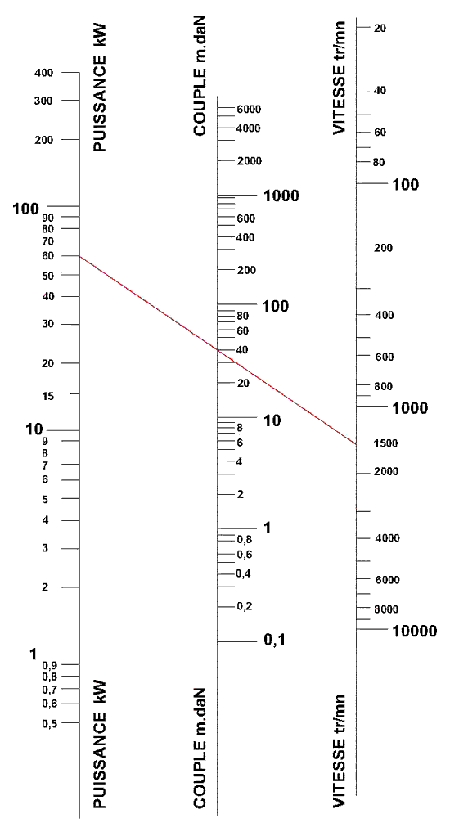

4 Puissance
délivrée par un moteur hydraulique en fonction du couple et de la vitesse
Puissance théorique pour rendement égal à 1



Exemple :
La puissance délivrée par un moteur hydraulique développant
un couple de 40 m.daN à la vitesse de 1500 tr/mn est de l’ordre de 60 kW.

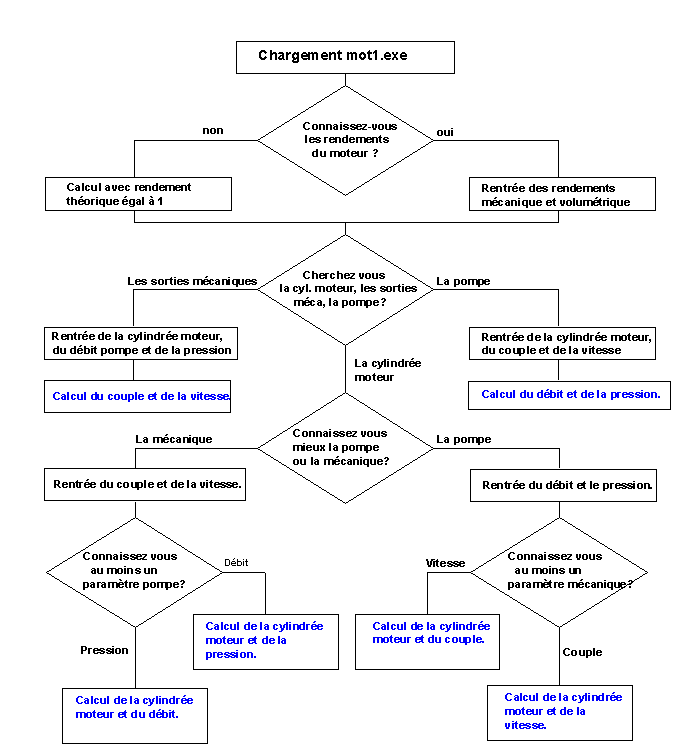

5 Algorithme
