          MOTEUR  & BOITE MECANIQUE     RU

1) Introduction

Connaissant le couple et la vitesse angulaire souhaitée en sortie de boite mécanique ainsi que son rapport de réduction
(ou de multiplication),
le programme permet de définir la cylindrée du moteur hydraulique,
le débit et la pression utiles ainsi que la vitesse maximum du moteur.

Le diamètre des tuyauteries d'alimentation du moteur et leur épaisseur sont définis selon la vitesse de fluide et la contrainte choisie .

Dans le cas où les rendements, mécanique et hydraulique du moteur ne sont pas connus, le calcul est effectué en valeur théorique
(rendement égal à 1)


NOTA   concernant le rapport de réduction ou de multiplication :
      - R>1
Si la sortie boite est moins rapide que la vitesse du moteur hydraulique (réducteur)
      - R<1
Si la sortie boite est plus rapide que la vitesse du moteur hydraulique (multiplicateur) .

                                        Vitesse d'entrée
                            R  =   ------------------------
                                             Vitesse de sortie

Un rapport de réduction boite R = 0,25 signifie en pratique que la vitesse en sortie de boite mécanique est multipliée par 4.

2) Programme

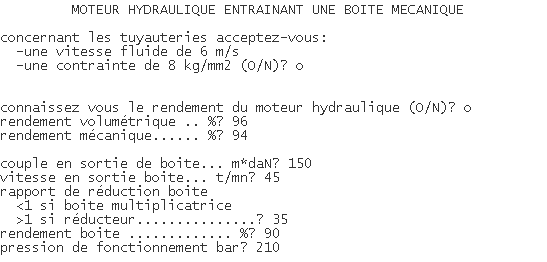

Pour rentrer les rendements, volumétrique et mécanique du moteur hydraulique( en%)  il est nécessaire de compulser la documentation du fournisseur.

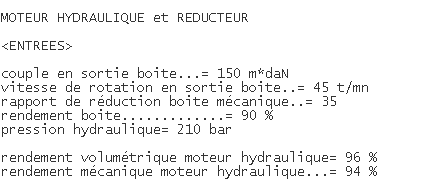

Connaissant le couple et la vitesse en sortie de boite, il ne reste plus qu’à  préciser le rapport de réduction, le rendement de la boite mécanique ainsi que la pression de fonctionnement !

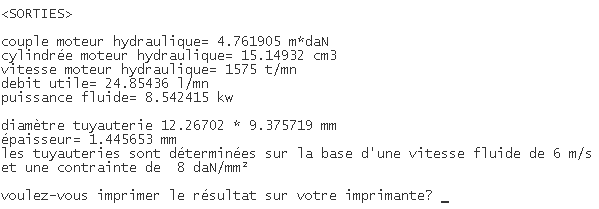

Le programme calcule et indique les valeurs d’entrées.


Une touche sur la barre d’espace et l’on dispose des valeurs de sorties !
