Aérothermie  Géothermie ou Aquathermie ?

Figures explicatives


(complément)


Dans les 3 cas de figures ci-dessous, le principe de la conservation de l'énergie permet de comprendre que le système formé par la pompe à chaleur et son dispositif externe envoi du froid vers l'air environnant ou vers le sous-sol. Ce transfert thermique revient à envoyer de la chaleur vers l'habitation. Les performances du dispositif appelé aussi COP est meilleur lorsque la température de la source dite froide  (L'air, le sol ou l'eau contenu dans celui-ci) est proche de celle de la source dite chaude  (la température à l'intérieur de l'habitation)

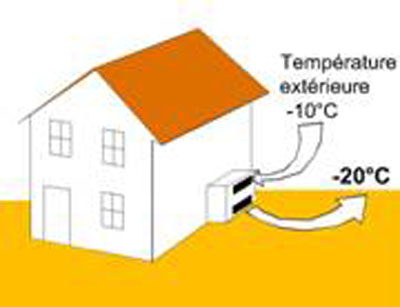

Aérothermie



Technique de l'air  (COP de 2,5*)


Le rendement des pompes à chaleur aérothermiques (dite aussi à air) s’améliorent lorsque la température extérieure est plus clémente. (voir ci-dessous). On peut améliorer le COP de la pompe à chaleur en faisant circuler préalablement l'air externe dans le sol pour le réchauffer.

On se demande d'ailleurs pourquoi les techniques telles que le puits canadien ou provençal ne sont pas associées plus souvent aux PAC à air. Ne pourrait-on pas utiliser l'air chaud et pollué du métro parisien  afin d'améliorer de façon significative le COP de la pompe à chaleur tout en régénérant l'air bien polluée qui s'y trouve.

Description : Description : Description : Description : E:\Jean\Mes sites Web\site-CK\RE\riv+ener\source-energie\Figures explicatives_fichiers\aerothermie.jpg

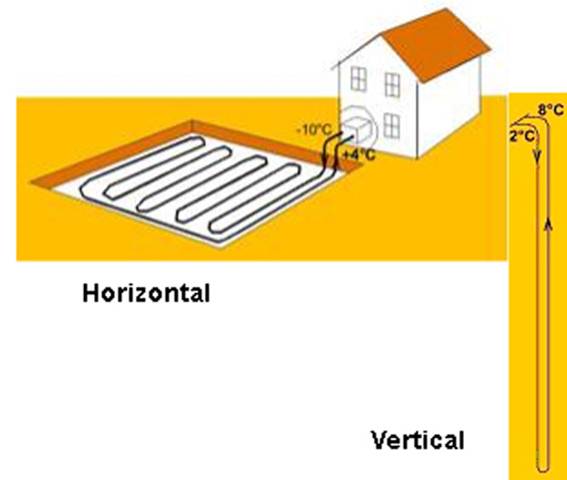

Géothermie



Technique utilisant le sol  (COP de 3,5 à 4)



Dans les villes ou le terrain est rare et le bâtiment situé à proximité de l’exhaure et du rejet on peut envisager la solution géothermie superficielle avec forage vertical  plutôt que horizontal.  Cette solution  présente l'avantage d'éviter tout risque de tassement éventuel du sous-sol avec modification de l’assise profonde des édifices pouvant en résulter.  Alors que la grande conductibilité des métaux est un handicap important pour le transport de l'énergie thermique, elle devient au contraire un avantage important pour augmenter le flux thermique venant du sous-sol et diminuer ainsi le nombre de puits de forage et les frais correspondants. Voir par exemple la capacité très importante du cuivre à transmettre la chaleur. Pour éviter le gel, du glycol est ajouté à l'eau dans le cas de la géothermie à l'horizontal. La température de la source froide étant plus élevée dans le cas du forage vertical le risque de gel est plus faible et le rendement amélioré par rapport à la disposition horizontale







*Valeur du COP indiquée pour une température extérieure voisine de - 10°C.  (voir complément ou figure en bas de cette page)

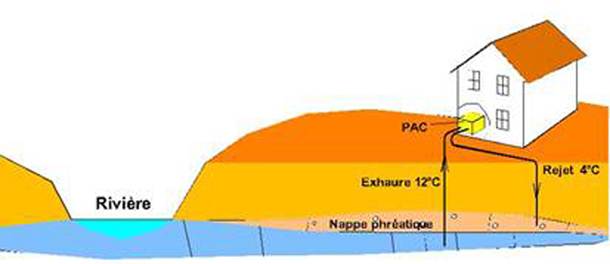

Aquathermie



Technique utilisant l'eau (PAC sur nappe) (COP de 5 à 6)



Le mode de chauffage par pompe à chaleur sur nappe libre, du fait de la grande chaleur spécifique de l'eau et de sa température de l'ordre de 12°C est le mode de chauffage idéal pour réduire les frais d'exploitation. Dans ce cas, l'eau de la nappe phréatique ou de la rivière est pompée directement et renvoyée vers la pompe à chaleur avant d'être rejetée dans la nappe ou la rivière. Les habitations situées en bordure de la mer dans les marinas ou proches d'un lac peuvent tirer profit de la présence de l'eau à proximité. On peut aussi tirer  avantage de la proximité de son habitation par rapport à la rivière dans les zones de plaines en utilisant ce type de PAC . Particulièrement en ville, lorsque le pompage et le rejet est proche de l'habitation, une étude de faisabilité par un spécialiste en hydrogéologie peut être souhaitable pour rassurer le maître d’œuvre sur le risque éventuel de réduction de la capacité portante du sol  à l’aplomb de l'habitation. Très intéressante du fait de son bon rendement, cette solution doit donc faire l'objet d'une étude de mécanique des sols tenant compte du rabattement à proximité de l’exhaure ou inversement de la surélévation de celle-ci à l’emplacement du rejet
