VERIN(S) SIMPLE EFFET            SE-M

Ce programme traite aussi bien du vérin simple effet unitaire que de plusieurs vérins alimentés en parallèle et  synchronisés mécaniquement.
Connaissant la taille du, ou des vérins, ce programme  permet de choisir rapidement le débit de la pompe et sa  pression de fonctionnement selon la vitesse et l'effort total développé par les vérins lorsque ceux-ci sont identiques.


Rentrée des données

Les diamètres des tuyauteries sont définis suivant la vitesse du fluide dans celles-ci et la vitesse de déplacement des plongeurs.(rentrée ou sortie plongeurs suivant les cas).

La vitesse de retour est imposée au(x) vérin(s) simple-effet lorsque le(s) plongeur(s) du (des) vérin(s) rentre(nt).
Les presses sont souvent équipées de plusieurs vérins de rappel simple-effet liés mécaniquement.

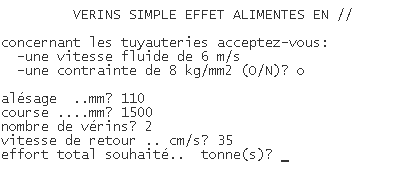

Compte tenu de l’effort total souhaité de 10 tonnes fourni par les 2 vérins,
le programme indique la pression nécessaire.
L’opérateur peut choisir une pression sensiblement différente.

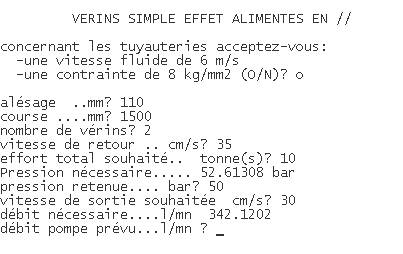

Compte tenu de la vitesse de sortie souhaitée des 2 vérins de 30 cm/s, le programme indique le débit nécessaire mais laisse à nouveau l’opérateur libre de choisir un débit différent en fonction de la pompe disponible ou autre considération.

Sorties

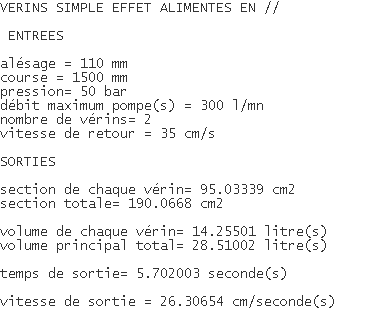

Dès que le débit pompe de 300 l/mn est validé le programme a assez d’éléments pour calculer et afficher les valeurs d’entrée et de sortie.

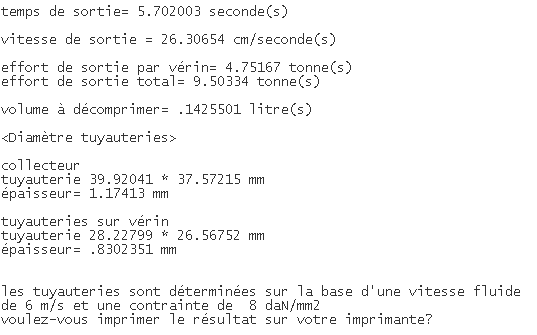

La touche d’espace permet de visualiser des informations complémentaires.
Le diamètre des tuyauteries peut être influencée par la vitesse de retour imposée par la presse.
