L’hydraulique  huile



                   VERIN  DOUBLE  EFFET                        DE-U

1 Note technique

Connaissant la taille du vérin ce programme  permet de choisir  :
- La  pression de fonctionnement suivant l'effort développé par le vérin en  sortie tige.
- Le débit de la pompe en fonction de la vitesse souhaitée.

   Deux options sont possibles :

< 1 >    Pompe à débit constant  provoquant une vitesse plus élevée lors de la rentrée de la tige

< 2 >   Pompe à débit variable  ajustant son débit pour obtenir des vitesses de rentrée et de sortie tige égales.

Le programme donne une réponse aux performances obtenues avec ou sans réalimentation de la section annulaire dans la section principale du vérin.

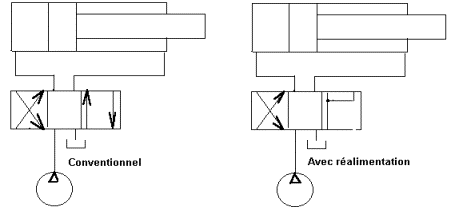

 Le diamètre des tuyauteries alimentant le vérin est défini suivant la vitesse de fluide choisie et le mode de marche, conventionnel ou avec réalimentation de la section annulaire dans la section principale (circuit différentiel)

2 Entrées

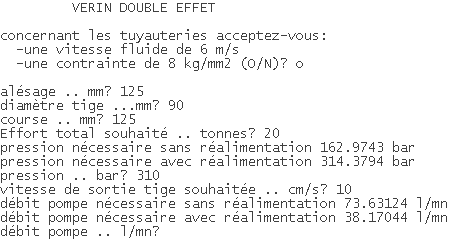

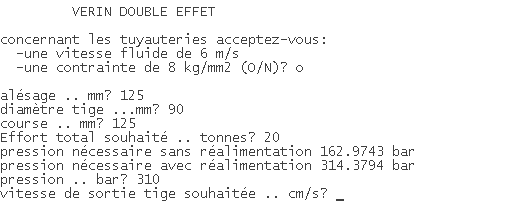

Après avoir posé les questions habituelles concernant la vitesse du fluide dans les tuyauteries ainsi que la contrainte dans celles-ci, le programme questionne l’utilisateur sur l’effort utile et sur la pression de fonctionnement envisagée pour respecter cet effort. En choisissant une pression de 310 bar, le choix d’un circuit avec réalimentation est déjà implicitement fait.

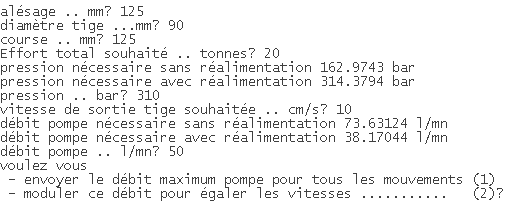

Sur la base de la vitesse souhaitée de 10 cm/s le programme propose 2 débits possibles selon que le circuit comprend ou non une réalimentation.


En choisissant un débit intermédiaire de 50 l/mn , on accepte des vitesses avec réalimentation sensiblement plus élevées que 10 cm/s

Après avoir posé les questions habituelles concernant la vitesse du fluide dans les tuyauteries ainsi que la contrainte dans celles-ci, le programme questionne l’utilisateur sur l’effort utile et sur la pression de fonctionnement envisagée pour respecter cet effort. En choisissant une pression de 310 bar, le choix d’un circuit avec réalimentation est déjà implicitement fait.


Sur la base de la vitesse souhaitée de 10 cm/s le programme propose 2 débits possibles selon que le circuit comprend ou non une réalimentation.

En choisissant un débit intermédiaire de 50 l/mn , on accepte des vitesses avec réalimentation sensiblement plus élevées que 10 cm/s

3  Sorties

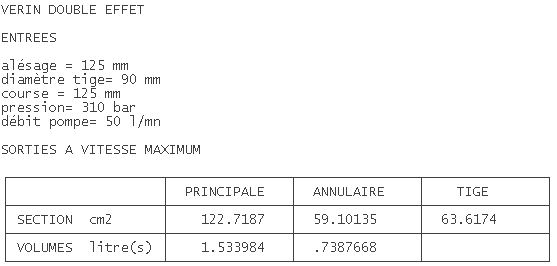

Dès que l’on valide, par exemple, le choix 1, correspondant à l’utilisation d’une pompe à débit constant, le programme a suffisamment d’éléments pour calculer le système et les valeurs d’entrées sont indiquées à l’écran avec quelques informations sur les sections du vérin, (principale et annulaire), les volumes de fluide à l’intérieur de celui-ci.

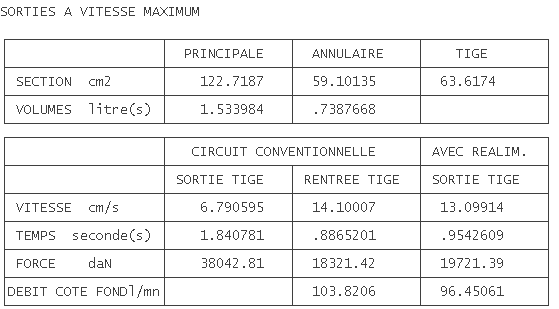

ll est alors possible avec la touche d’espace d’obtenir les valeurs de sortie suivantes :

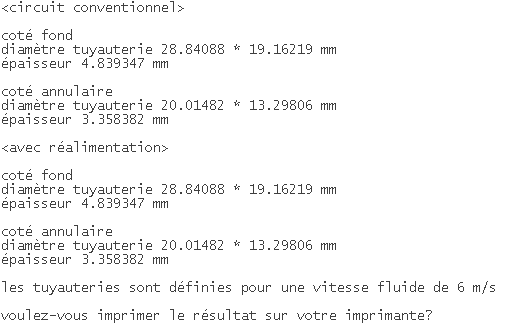

En utilisant à nouveau la touche d’espace on obtient le dimensionnement des tuyauteries sur la base de la vitesse de 6 m/s choisie, par défaut, au début du programme. Il convient de choisir les tuyauteries aux normes ISO ou DIN les plus proches des valeurs indiquées

Les tuyauteries sont calculées en fonction du type de circuit et de pompe retenus.
Comme pour tous les programmes de OCES une sortie sur imprimante peut-être obtenue après avoir donné des informations concernant : le nom du client, le numéro du dossier ainsi que la fonction du vérin.



  Pour ouvrir ce programme double-cliquer sur  l'icône ci-contre :
