SURPRESSION dans le corps de plusieurs POMPES DR-M

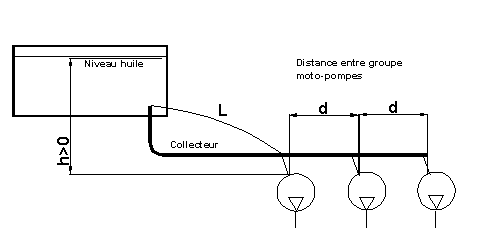

Lorsque le drainage de chaque
pompe est raccordé sur un collecteur commun, ce programme est particulièrement
utile pour s'assurer que la surpression éventuelle dans le corps des pompes à débit variable reste acceptable
En principe un réseau de drainage par collecteur doit pouvoir supporter le
débit total de l'une des pompes sans provoquer de surpression dangereuse
dans le corps des autres pompes. (tenue du joint d'arbre et différentiel pression).
D'une façon générale OILGEAR recommande un réseau de drainage séparé par pompe.
Dans ce dernier cas il est possible d'utiliser le programme qui donne
les pertes de charge linéaires dans la tuyauterie.
NOTA
: Lorsqu’elles sont en libre
aspiration, la plupart des pompes à débit variable à pistons axiaux et
plateau inclinable sont en effet sensibles à la différence de pression
régnant entre :
- l'intérieur du corps de
la pompe (valeur calculée par ce programme)
- et celle de l'orifice d'aspiration
(valeur calculée par le programme précédent)
Les constructeurs de pompes à pistons axiaux à plateau inclinable communiquent
généralement le différentiel acceptable ( bar ) en fonction du type de
pompe.
Le programme

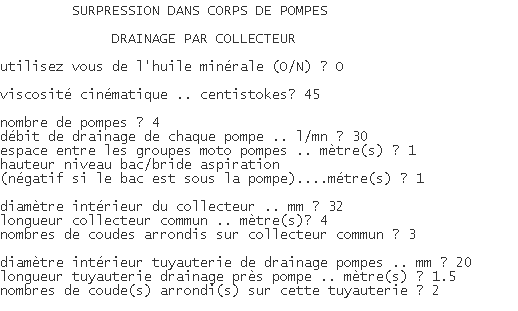

Si l’on répond non à la première question il est possible de rentrer la densité réelle du fluide, sinon le calcul se fait avec une densité de 850 kg/m3. Il est recommandé de faire un relevé précis sur les plans d’installation ou sur le chantier avant de répondre aux questions.

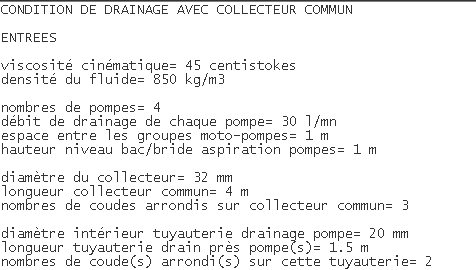

Dès que l’on valide la dernière question, le programme affiche les valeurs d’entrées.

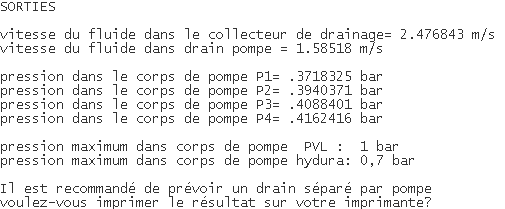

Une touche sur la barre d’espace permet d’obtenir les valeurs de sortie
