LOC2

PERTE de  CHARGE dans  2  orifices en série

 Le programme est similaire au précédent mais, pour deux orifices de tailles connues en série.
Si l’on connaît la perte de charge totale il est possible de trouver le débit circulant dans les 2 orifices.(S₁ en mont et S₂ en aval)
Inversement, si l’on connaît le débit circulant dans les 2 orifices, il est possible de trouver la perte de charge totale.

Si  la sortie n'est pas raccordée à un bon réseau de drainage la pression résiduelle P₃  majore d'autant les valeurs de P1 et P2.
Si l’on utilise de l'huile minérale la densité est égale à 850 kg/m³, sinon l’on doit rentrer la densité du fluide utilisé.

  Nota     Pression  entre les 2 orifices  P2 = P1S1² /(S1² + S2²)

 2) Programme

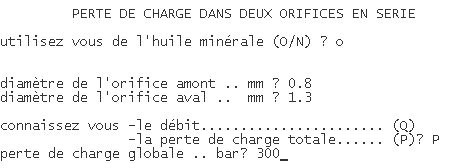

On connaît la taille des 2 orifices et la perte de charge globale

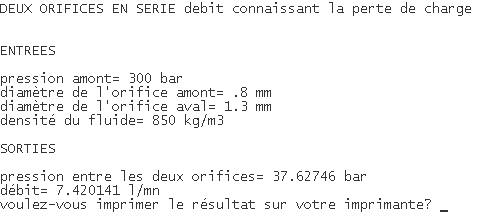

Le programme communique la pression P2  entre les deux orifices et le débit
