L’hydraulique  huile


      CONDITIONS  D'ASPIRATION       A-P-M
         de plusieurs pompes identiques



Le programme détermine les conditions d'aspiration de plusieurs pompes à débit constant ou  variable de même taille alimentées par un collecteur commun.
(il peut être préférable de prévoir une aspiration par pompe)


A)

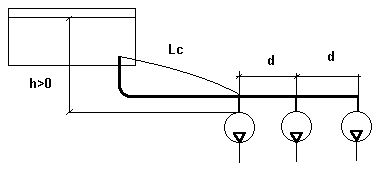

Débit constant



Il communique la pression en valeur absolue, ce qui permet de savoir si les pompes sont en dépression à l'aspiration ou non .
P<1  s'il y a dépression. Par exemple une pression à l'aspiration de 0,930 bar absolue correspond en pratique à une dépression de 70 g.


Le programme calcule jusqu'à 5 pompes au maximum.
Au delà de 5 pompes il est préférable de rapprocher les pompes du réservoir et de prévoir une aspiration par pompe.

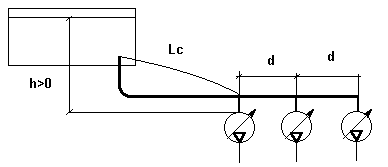

B) Débit  variable

Dans le cas des pompes à débit variable la mise en vitesse de la colonne de fluide à l'aspiration des pompes provoque
une dépression supplémentaire lorsque le débit des  pompes augmente.
Le calcul est effectué dans le cas défavorable ou les pompes augmentent leur débit  simultanément.




 Exemple avec débit variable

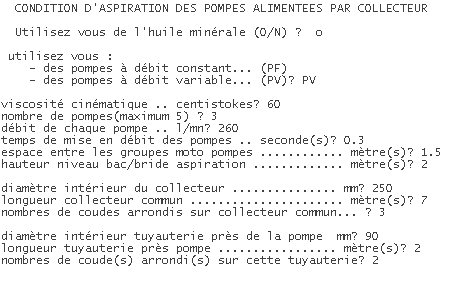

Si l’on répond non à la première question il est possible de rentrer la densité réelle du fluide sinon le calcul se fait avec une densité de 850 kg/m3.Il est recommandé de faire un relevé précis sur les plans d’installation ou sur le chantier avant de répondre aux questions.

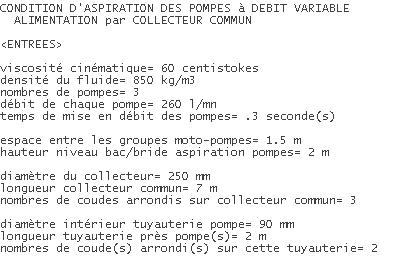

Dès que l’on valide la dernière question le programme affiche les valeurs d’entrées.

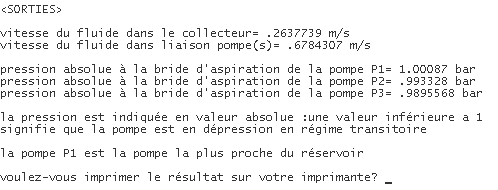

Une touche sur la barre d’espace permet d’obtenir les valeurs de sortie.
Le circuit d’aspiration étant bien dimensionné, la dépression à l’entrée des pompes est faible malgré la longueur du collecteur.  (dépression de 1 à 2 millibar).
