L’hydraulique  huile


         Variation de la  viscosité  (avec la température)            VISCO


Connaissant les viscosités de l'huile à deux températures différentes,
ce programme permet de trouver la viscosité à une troisième température ou, inversement,
la température correspondant à une troisième viscosité.

  1. lI permet de définir la température de démarrage admissible d’une pompe lorsque l’on connaît la viscosité maximum recommandée de celle-ci.

  2. Il donne aussi une bonne idée de la diminution de viscosité aux températures élevées permettant de mieux évaluer les fuites.

  3. Le calcul n'est plus valable :
     -
    si la température haute est trop proche du point éclair
     -  ni aux très basses températures trop proches du point de figeage.

  4. Le calcul est d'autant plus précis que l'indice de viscosité du fluide est bas.

   Des recommandations sont communiquées concernant les températures et les viscosités de l'huile adaptée aux pompes OILGEAR.

Nota technique

Conversion des unités
Viscosités
  de 1,1  à  13 cst             cst = 0,225 SSU - 194/SSU
                    de  13  à  52 cst             cst = 0,219 SSU - 134/SSU
                     supérieure à 53 cst      cst = SSU / 4,65

Températures


°C Þ F (Centigrade Þ Farenheit )    C = 5/9 ( F- 32)



   Formule de Walther  communiqué par MOBIL

ln[ln(v+0,6)] = k ln(T) + c

ln
logarithm népérien     v  viscosité de l'huile    T   température absolue de l'huile     k  et  c  constantes

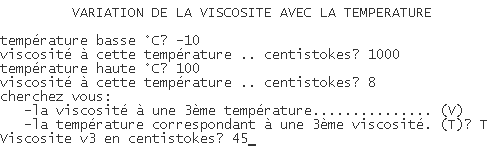

Déroulement du programme



Le fluide est parfaitement identifié si l’on connaît la viscosité à 2 températures différentes.
Le programme peut par exemple donner très rapidement la viscosité à la température de fonctionnement de 45°.    (valeurs correspondant au fluide MOBIL 15M)



Dès que l’on valide la température de 45° le programme a assez d’éléments pour communiquer la viscosité recherchée.

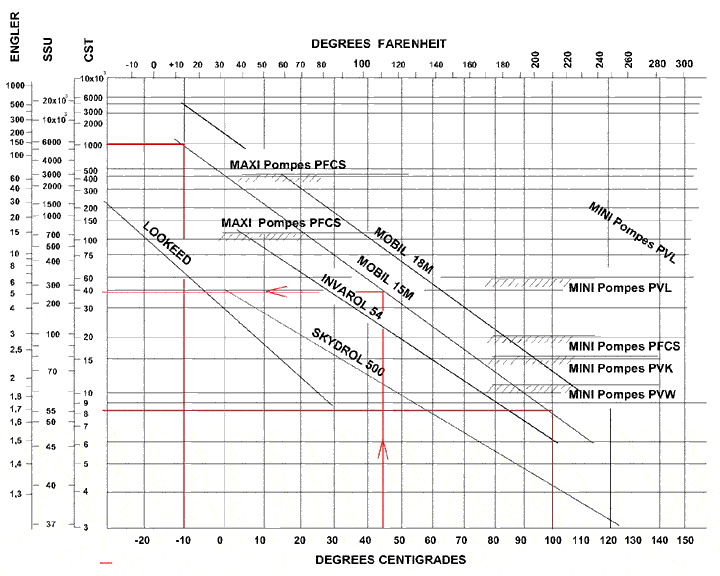

On peut remarquer sur l'abaque viscosité température précédent que la précision reste bonne bien que l’on ait pris une température relativement basse.
Il ne s'agit naturellement pas du nombre de chiffre après la virgule donnée généreusement par le programme mais de la précision de la viscosité obtenue par rapport au graphique.

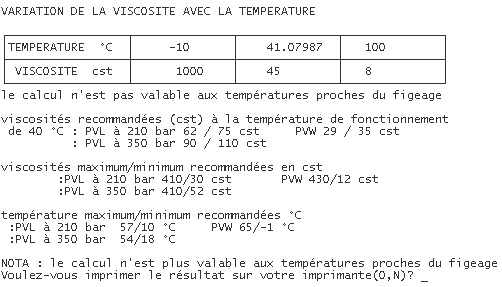

(exemple pour fluide MOBIL 15M)

Température
Þ  Fluide à
Fuites       Ù     Viscosité





Soyez patient en raison des protections de WINDOWS
