BILAN THERMIQUE (d'une installation hydraulique) THE

Connaissant la puissance dissipée dans le fluide, la capacité du réservoir et la température ambiante, ce programme permet de se faire une bonne idée du bilan thermique de l’équipement hydraulique et de définir si un échangeur de température est nécessaire ou pas.

Le calcul du gradian de montée en température ainsi que celui de la température maximum est effectué dans le cas où l'échangeur n'est pas raccordé.

Nota technique

1) Température maximum de stabilisation        q = P / ( 4,18 z S)

               avec        z = 0,95 10^-3 cal/cm², s , et °C
                                S     surface du réservoir
                                P puissance dissipée dans l'huile

2) Elévation de la température après un temps donné:

                 q = P (1-e^–^{A
t )} / ( 4,18 z S)       avec A = zS / Vrc

                avec        V    volume d'huile dans le réservoir
                                r densité de l'huile (environ 800 kg/m³)
                                c chaleur spécifique de l'huile 0,5 cal/g et °C

3) Temps nécessaire pour élever la température de q (échangeur débrayé)

                                t = -ln(1- (4,18zSq/P)) / A

4) Comment varie la température lorsqu'on arrête l'installation    q = qo e ^-At

Les calculs sont effectués pour un coefficient de déperdition par rayonnement de la surface du réservoir de 10 watt/m² et °C,
valeur moyenne correspondant à un réservoir en tôle plane de forme conventionnelle, normalement ventilé et rempli d'huile minérale.
Consulter OILGEAR pour les cas particuliers :
(bac peu ou pas ventilé, bac en tôle ondulée, fluide différent..etc.)

Le programme

$Description : Description : D:\Jean\Mes sites Web\site-RE\oces\images\thermique1.gif$
Pour un volume de fluide dans le réservoir de 750 litres (0.75 m3)
et une température ambiante de 15°C, une puissance à dissiper de 12kw est importante,

$Description : Description : D:\Jean\Mes sites Web\site-RE\oces\images\thermique2.gif$

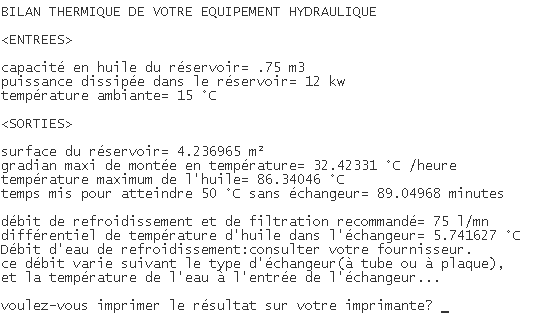

Pour une puissance dissipée dans le fluide de 12 kW, le programme recommande l’utilisation d’un échangeur de température, et donne des informations permettant de consulter le fournisseur de l’échangeur

             Température á
Þ    Fluide     à
           Fuites     Ù    Viscosité

Soyez raisonnable

$Description : Description : D:\Jean\Mes sites Web\site-RE\oces\images\thermique3.gif$

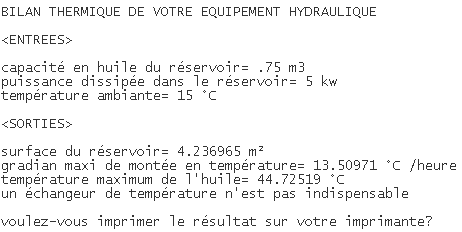

Si l’on arrive à améliorer le circuit en limitant les pertes d’énergie à 5 KW,

$Description : Description : D:\Jean\Mes sites Web\site-RE\oces\images\thermique4.gif$
L’échangeur de température n’est plus nécessaire.

$Description : Description : D:\Jean\Mes sites Web\site-RE\oces\images\thermique-exe.gif$
