DUREE de VIE (normes B10) des  ROULEMENTS                              PV13
          de  POMPES à CYLINDREE VARIABLE


Ce programme a été établi pour un régime permanent ou pour un cycle dynamique à trois phases.

Connaissant la vitesse et la pression nominale de la pompe utilisée ainsi que la durée de vie de ses roulements aux conditions nominales,
il est possible d'estimer la durée de vie de ses  roulements dans les conditions particulières d'utilisation.

 Nota :     Ne pas oublier de séparer chaque valeur par une virgule  dans le cas du cycle dynamique à 3 phases, en indiquant :
-  la pression,
-  le pourcentage de cylindrée utilisée
-  ainsi que le temps de maintien à cette cylindrée.
Ces informations doivent être rentrées pour chaque phase du cycle.

Exemple  10,100,300  si la pression est de 10 , 100 puis 300 bar pendant les 3 phases du cycle


Nota technique

Durée de vie des roulements pompe aux conditions particulières d'utilisation
(normes B10)       B = BN · ( VNom / V) · ( PNom / P) ^3,33 ·  ( 100 / INC)^3,33

      avec         BN        Durée de vie des roulements pompe  aux conditions nominales
                        VNom      Vitesse  nominale
                        V          Vitesse  d'entraînement  tr/mn
                        PNom      Pression  nominale en bar
                        P          Pression d'utilisation
                       INC       Inclinaison du plateau de la pompe en % du maximum

Programme

Le déroulement du programme ci-après correspond à un cycle à 3 phases.
Les pompes sont souvent utilisées ainsi avec les presses à filer.

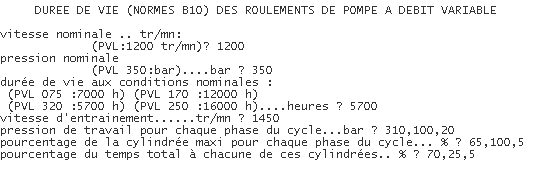

Dès que le cycle 3 est validé il faut préciser la vitesse et la pression nominale de la pompe utilisée et la durée de vie de ses roulements aux conditions nominales.
Ensuite préciser les conditions particulières d’utilisation.
Soyez attentif de rentrer les informations de pression, de % de cylindrée, et de temps dans un ordre logique.
(en respectant l’ordre chronologique de chaque phase)

Le programme ayant assez d’éléments pour calculer :

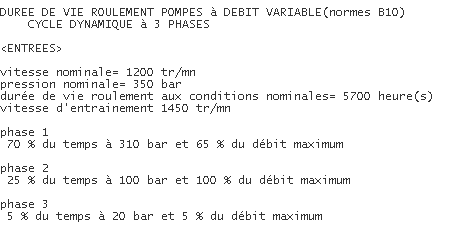

Il précise tout d'abord les valeurs d'entrées.

Ces valeurs correspondent au cycle d'une presse à filer moderne :
phase : 1      filage
phase : 2      cycle de préparation de la presse
phase : 3      temps d'attente

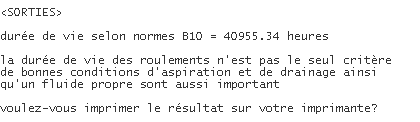

puis le résultat, à savoir la durée des roulements de la pompe (normes B10) compte tenu de ses conditions particulières d’utilisation
