Contrainte
dans une tuyauterie
MEC-TU
Soumise
à pression intérieure
Connaissant le diamètre intérieur et l'épaisseur de la tuyauterie , le programme
calcule la contrainte dans la tuyauterie pour une pression de fonctionnement
donnée.
Le programme sélectionne automatiquement la formule de LAME pour tube
épais ou tube mince.
Il est souvent utilisé en sous programme pour les programmes
vérins et moteurs hydrauliques.
Nota technique Formules
de Lamé
- tube mince E = (
P · D ) /2t
- tube épais
E = ½ D [(t+P) ( t - P)]0,5
avec
E
épaisseur du tube
P
pression intérieure
t
contrainte dans l'acier
D diamètre intérieur du tube
Le programme
Les dimensions du tube ainsi que la pression doivent être rentrées pour obtenir les informations ci-dessous.

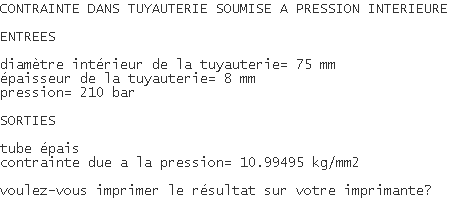

Le programme a fait le calcul avec la formule pour tube épais
