Les réseaux de tuyauteries des immeubles
à chauffage collectif

Dans un immeuble à chauffage collectif, les réseaux de tuyauteries des circuits chauffage et ECS sont largement dimensionnés et comprennent généralement des collecteurs horizontaux hors bâti et des colonnes montantes situées à l’intérieur du bâti. Les déperditions d’énergie par défaut d’isolation des tuyauteries horizontales sont perdues alors que celles des tuyauteries verticales participent au chauffage de l’immeuble pendant la saison froide.

Le réseau des tuyauteries d’alimentation en eau chaude sanitaire (ECS) non représenté sur la figure, est composé de tuyauteries d’un diamètre moins important avec un nombre de collecteurs verticaux environ deux plus faible que ceux du chauffage. ( 48 au lieu de 96)

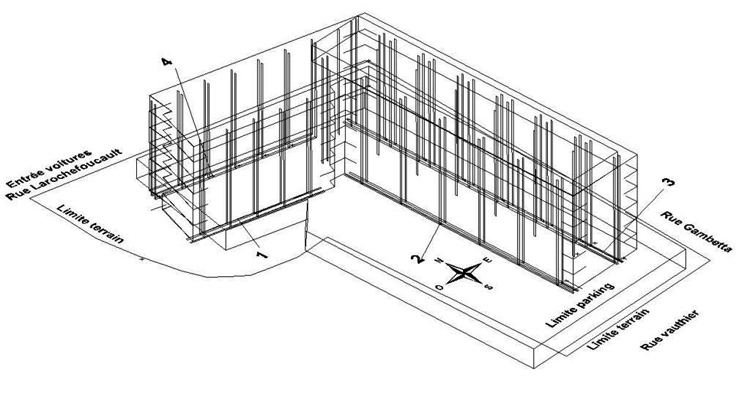

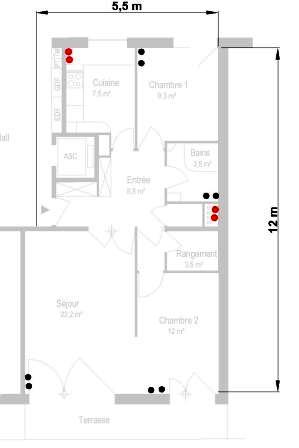

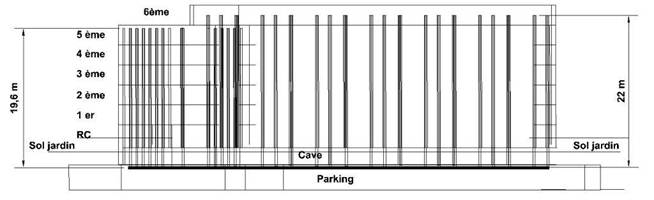

Les deux figures ci-dessus concernent un immeuble de 5000 m² habitable de 5+1 étages dans lequel il a été pris comme hypothèse que les 68 appartements constituant cet immeuble sont similaires à celui de la figure ci-dessous.

Les longueurs sont les suivantes :

En rouge ECS en noir chauffage Chauffage (En noir) Collecteurs horizontaux au plafond du parking 600 m en Æ 75 mm (3’’) Colonnes verticales apparentes 8 x 12 x 22 = 2000 m en Æ 35 mm ECS (En rouge) Collecteurs horizontaux au plafond des caves 600 m Colonnes verticales dans les gaines 4 x 12 x 19,5 = 935 m Soit un total de plus de 4 km de tuyauteries Les volumes d’eau dans les tuyauteries avant les T de réglage du circuit de chauffage sont importants : - Collecteurs horizontaux 3 000 dm x 0,33 = 1 m^3 - Colonnes verticales 10 000 dm x 0,05 = 0,5 m^3 et supérieurs au m3
