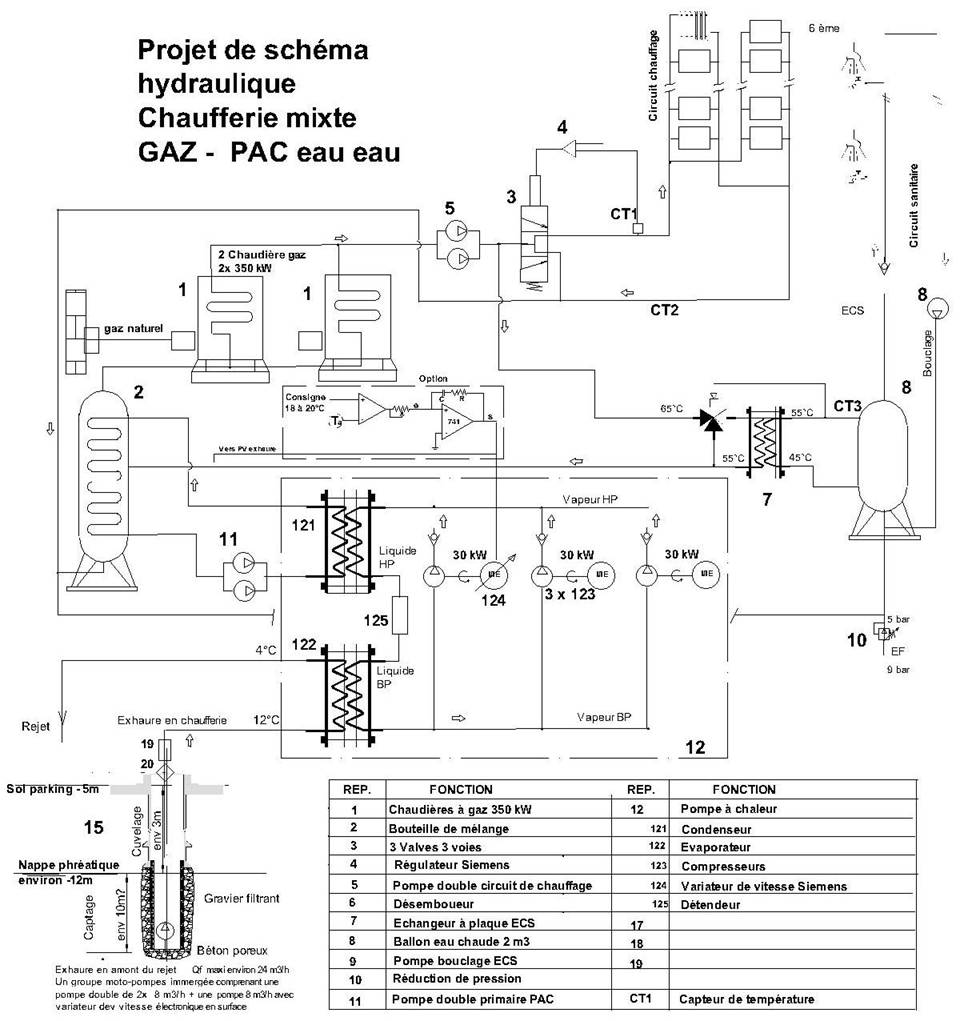

Proposition de circuit pour chaufferie mixte GAZ/PAC de 700 kW type air- eau à compresseur

La pompe à chaleur alimentent les réseaux ECS et chauffage au travers d’une bouteille de mélange située en amont des deux chaudières à gaz. Ces dernières sont en relevage de PAC lorsque le COP est trop bas. Deux valves 3 voies sont prévues sur chacun des deux circuits chauffage et sanitaire. Un régulateur compare la température en sortie de ces valves à la consigne et assure la correction. Ces deux valves sont raccordées directement à la sortie deux chaudières à gaz. L'échangeur à plaque 7 prévu sur le circuit sanitaire sépare les fluides. Un petit ballon tampon de 500 litres sur le circuit sanitaire stabilise la régulation sur l'ECS. Un variateur de vitesse est prévu sur l’entraînement d’un des 3 compresseurs rep 123 montés en parallèle ainsi que sur une des trois pompes de 8 m3/h sur l’exhaure. Le COP moyen est amélioré par rapport à la PAC air eau, environ 4,2 au lieu de 3,2 mais le coût de la chaufferie est plus élevé en raison du fotage (environ 200 k€ HT ) En mi saison, les brûleurs des chaudières sont arrêtées, la pompe à chaleur assurant à elle seule les besoins chauffage et sanitaire pendant cette période. Une, deux ou 3 compresseurs associé à un un débit sur l’exhaure de 8, 16 ou 24 m3/h étant mise en marche selon le besoin. La relève par les chaudière à gaz libère du soucis de dimensionnement des radiateurs. (Voir Modes de marche) compresseurs associé à un un débit sur l’exhaure de 8, 16 ou 24 m3/h étant mise en marche selon le besoin. La relève par les chaudière à gaz libère du soucis de dimensionnement des radiateurs. (Voir Modes de marche)
