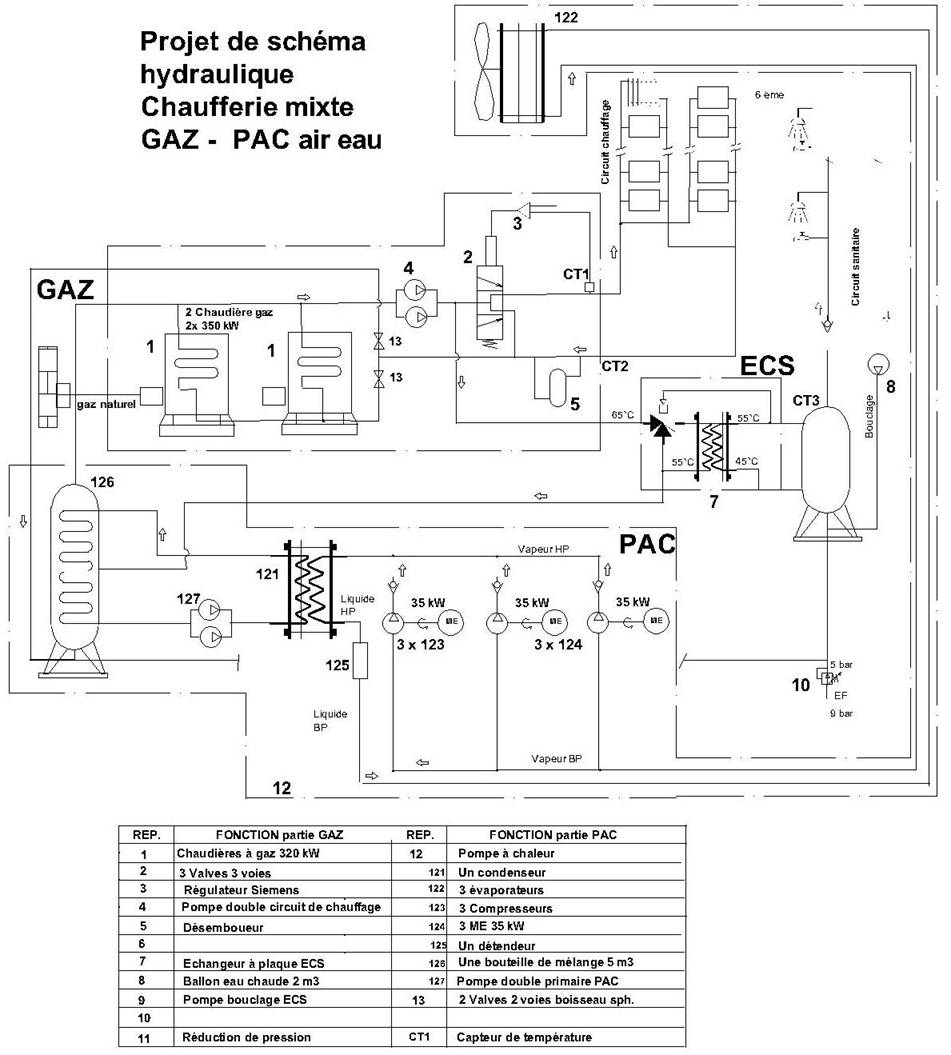

Proposition de circuit pour chaufferie mixte GAZ/PAC de 700 kW type air- eau à compresseur

La pompe à chaleur alimentent les réseaux ECS et chauffage au travers d’une bouteille de mélange située en amont des deux chaudières à gaz. Ces dernières sont en relevage de PAC lorsque le COP est trop bas. Deux valves 3 voies sont prévues sur chacun des deux circuits chauffage et sanitaire. Un régulateur compare la température en sortie de ces valves à la consigne et assure la correction. Ces deux valves sont raccordées directement à la sortie deux chaudières à gaz. L'échangeur à plaque 7 prévu sur le circuit sanitaire sépare les fluides. Un petit ballon tampon de 500 litres sur le circuit sanitaire stabilise la régulation sur l'ECS. Les 3 trois compresseurs rep 123 sont montés en parallèle et fonctionnent selon le mlode de marche imposé par le besoin thermique. Le COP moyen est sensiblement dégradé par rapport à la PAC eau eau, COP moyen environ 3 au lieu de 4 mais le coût de la chaufferie est moins élevé en raison de l’absence de forage (environ 110 k€ HT à ajouter à la partie gaz ) En mi saison, les brûleurs des chaudières sont arrêtées, la pompe à chaleur assurant à elle seule les besoins chauffage et sanitaire pendant cette période. Une, deux ou 3 compresseurs associé à un deux ou trois évaporateurs situé en terrasse sont mis en marche selon le besoin. La relève par les chaudière à gaz libère du soucis de dimensionnement des radiateurs. (Voir modes de marche). Les deux régulations coté GAZ et PAC sont indépendantes la commutation GAZ PAC se faisant selon la température extérieure et à un niveau de température fonction du COP
