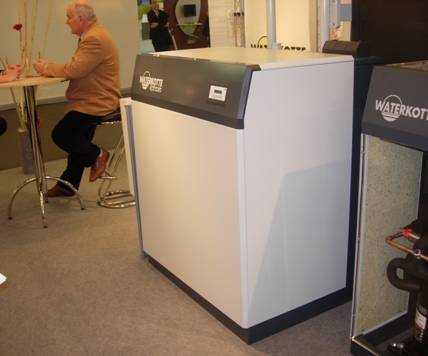

Un exemple de PAC allemande

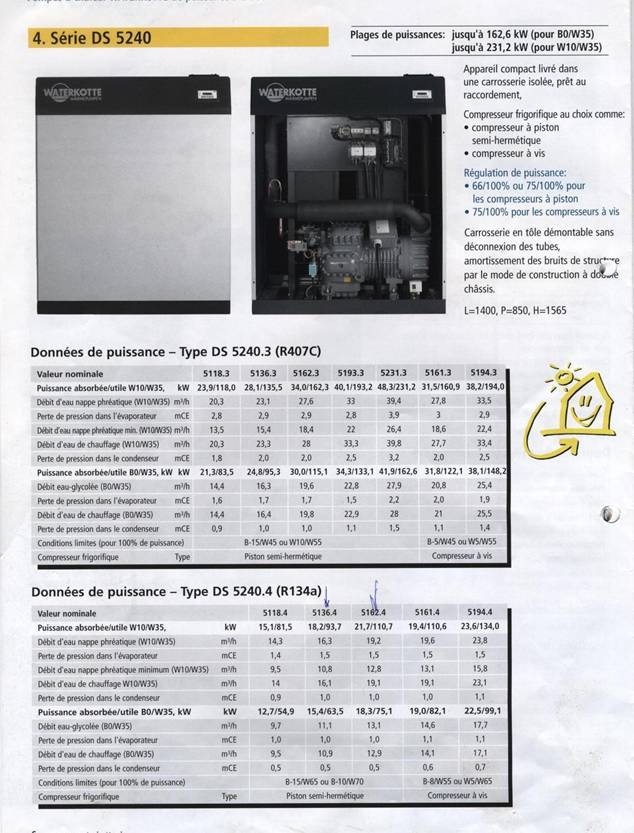

Series DS 5240 avec compresseur à vis

La pompe à chaleur DS 5161.3, est un ensemble compact utilisé pour les systèmes eau/eau avec 10°C à l’entrée de l’évaporateur.

L'ensemble est livré avec le contrôle par ordinateur et commande par modem







Demander au fournisseur pourquoi une telle différence de puissance selon le fluide



Les possibilités du modèle 5161-3



Le débit pompée demandé est sensiblement supérieure à la valeut théorique 28 m3/h au lieu de 25.

théorique pour 10°C à la source froide et 35°C en sortie condenseur le COP est de 5,1

Avec une puissance thermique en sortie condenseur de 160,9 kW



La puissance thermique disponible avec 55°C en sortie condenseur est voisine de 200 kW

(Donnée Escriva à confirmer) mais le COP chute à environ 3,1.

Il chute d'ailleurs à une valeur inférieure à la valeur théorique donnée par la formule voir tableau ci-dessous.



Géothermie utilisant l'eau (COP) DS 5162
Paramètres	Valeur de référence	Valeurs prévisibles
	W10/W35	W10/W55
Température entrée source froide °C	10	10
Température sortie source chaude °C	35	55
COP Document Waterkotte(référence)	5,1
COP annoncé		3,1
COP théorique*		4,45*
coefficient théorique de comparaison COP	1,4	1,22
Puissance développée kW	161	200
*avec coeff   1/(1-1/(Tc/Tf))











































    PAC aquathermique de 130 kW
