L’hydraulique  huile

  LOC1

PERTE de CHARGE   dans  un  orifice en paroi mince

1) Généralités

Suivant que l’on recherche la taille de l'orifice, la perte de charge ou le débit, il est possible de trouver la valeur recherchée connaissant les deux autres.

Par exemple si l'on connaît la taille de l'orifice et la perte de charge à ses bornes, il est possible de trouver le débit traversant celui-ci.

A l’inverse, on peut trouver la  taille d'un orifice délivrant un débit donné sous une perte de charge connue  etc...

Si l'on utilise de l'huile minérale la densité est égale à 850 kg/m3.

Nota        Vitesse au travers de l'orifice       V = x (D P· r)0,5

   avec          x       coefficient de passage
                   D P     perte de charge aux bornes de l'orifice
                       r          densité du fluide

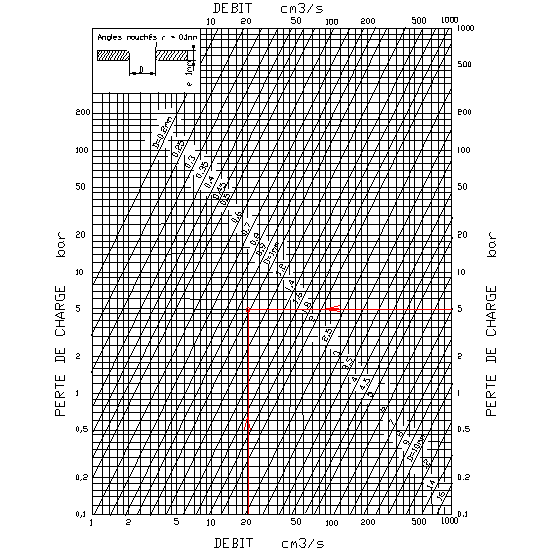

          Perte de charge en paroi mince (huile minérale)

Exemple
Un trou en paroi mince de l’ordre du mm de diamètre, dans lequel circule un débit de 20 cm3/s ( 1,2 l/mn)  provoque une perte de charge de 5 bar à ses bornes.

 2) Programme

Si le fluide n'est pas de l'huile minérale le programme demande  la densité du fluide pour correction



On cherche la taille de l'orifice

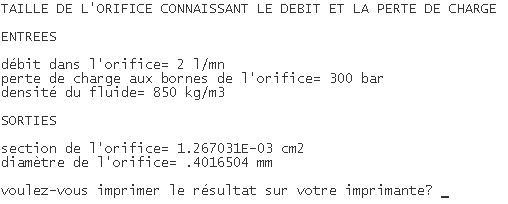

On trouve la taille de l'orifice
(attention ça devient difficile de percer plus petit !)
 ça n'arrive pas souvent mais il peut arriver qu'un petit orifice comme celui-ci rende bien service à des grosses pompes!
