21  les servopompes

La cylindrée par tour C d'une servopompe peut être ajustée à la demande.
Son débit  Q , essentiellement variable et réversible est fonction de sa vitesse d'entraînement n (pouvant être considérée comme constante), ainsi que de sa cylindrée C. Selon le principe de fonctionnement de la servopompe, la variation de cylindrée s'obtient de différentes façons:

1) par modification de l'angle a de basculement du plateau dans le cas des servopompes à pistons axiaux à glace de distribution plane et plateau inclinable.
(pompes OILGEAR jusqu'à 0,5 litre/tour avec un angle maximum d'inclinaison a₀ limité à 11° pour les pompes fonctionnant aux pressions les plus élevées (500 bar))
Le débit instantané de la servopompe a pour valeur Q = a/a₀ Cn
Le temps minimum nécessaire pour incliner le plateau est de l'ordre de 0,1 seconde.

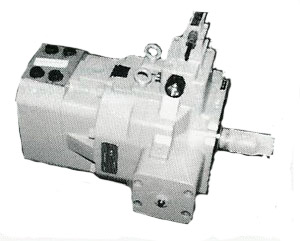

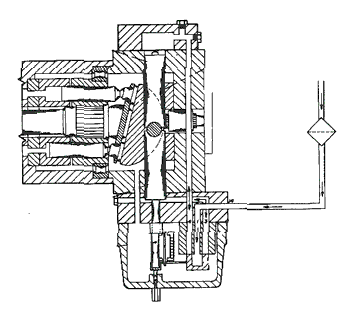

Coupe d'une servopompe à plateau inclinable équipée d'une servovalve à tiroir plat. L'ensemble LVDT et servovalve est logé à l'intérieur d'un boitier flasqué sur le corps arrière de la pompe	Vue extérieure d'une servopompe à plateau inclinable équipée d'une servovalve à tiroir cylindrique. On remarque la prise électrique du capteur LVDT en ligne avec les pistons de contrôle (en bas à droite)

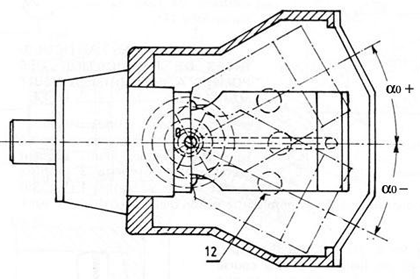

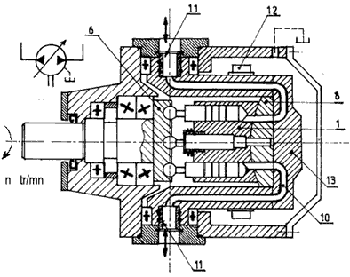

2)  par modification de l'angle de basculement du barillet a dans le cas des servopompes à pistons axiaux à glace de distribution sphérique et barillet oscillant.

Figure extraite du livre ''Le mécanicien en circuit oléohydrauliques de J. Compain (Editions Sedom)

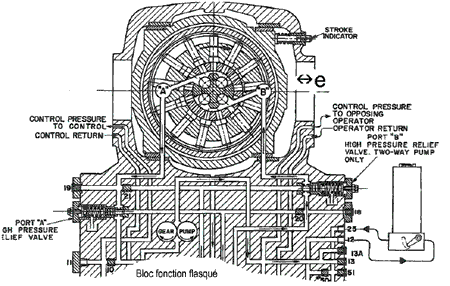

3) par modification de l'exentricité e d'un anneau dans le cas des servopompes à pistons radiaux.
(pompes OILGEAR  jusqu'à environ 0,5 l/tour)
Le débit instantané de la servopompe a pour valeur Q = e/e₀ Cn
